Dans le domaine de l’assainissement domestique comme industriel, certains terrains ou bâtiments ne permettent pas l’évacuation naturelle des eaux usées par simple gravité. C’est notamment le cas lorsque les points de rejet (toilettes, salle d’eau, cuisine) sont situés en contrebas du réseau d’égout public. Pour pallier ce problème, il existe une solution technique efficace : le module de relevage, aussi appelé station de relevage.
Ce système discret, mais puissant, assure la remontée automatique des eaux usées vers le niveau requis pour leur évacuation. Son rôle est donc fondamental dans de nombreuses configurations de terrain. Dans cet article, nous allons voir ce qu’est un module de relevage, comment il fonctionne, quels sont ses domaines d’application, et pourquoi il représente un dispositif à la fois fiable, adaptable et simple à entretenir.
Qu’est-ce qu’un module de relevage ?

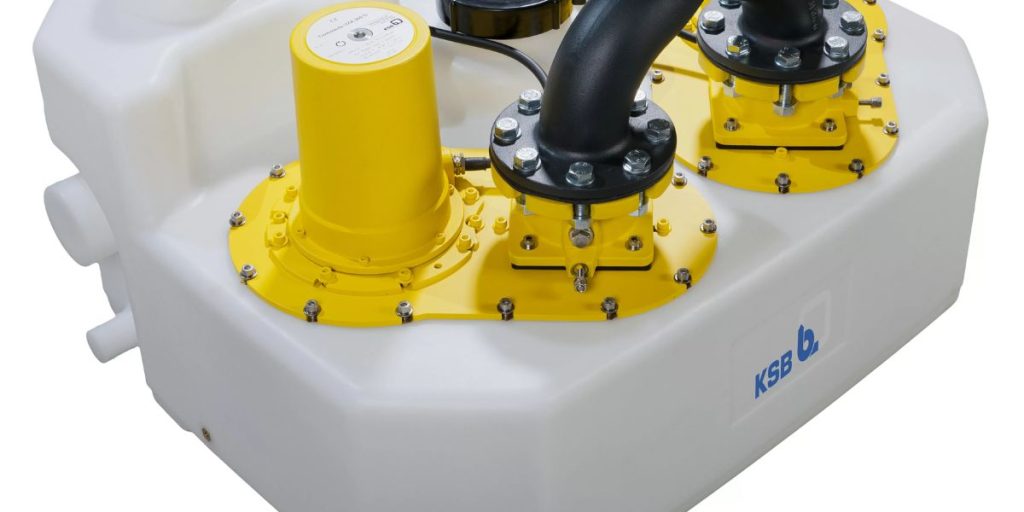

Un module de relevage est un dispositif d’assainissement destiné à collecter et refouler les eaux usées ou chargées lorsque le point de collecte (toilettes, douche, évier…) se situe en dessous du niveau du réseau d’égout.
Il est constitué d’une cuve de réception dans laquelle les eaux s’accumulent, et d’une ou plusieurs pompes de relevage qui se déclenchent automatiquement dès que le niveau d’eau atteint un seuil critique. L’eau est alors pompée et dirigée vers le système d’évacuation public ou vers une fosse toutes eaux.
Autres appellations fréquentes
- Station de relevage,
- Système de relevage,
- Unité de pompage des eaux usées.
Bien qu’il existe des nuances techniques selon les modèles, tous répondent au même besoin fondamental : évacuer les eaux quand la gravité ne le permet pas.
Où et comment installe-t-on un module de relevage ?
Un module de relevage est souvent enterré ou semi-enterré, selon les contraintes du terrain et l’usage prévu. Il peut être installé :
- À l’extérieur, dans un jardin, sous une dalle, ou dans une zone de passage (avec une rehausse et un couvercle étanche),
- À l’intérieur, dans un garage, une cave ou une buanderie,
- Dans un regard technique, spécialement conçu pour cet usage.
L’installation nécessite une bonne étanchéité, une alimentation électrique sécurisée, et parfois un système d’alarme en cas de panne ou de débordement.
Les domaines d’utilisation d’un module de relevage
1. Assainissement domestique individuel
C’est l’usage le plus courant. Lorsqu’une maison est bâtie en contrebas du tout-à-l’égout, ou que des pièces d’eau sont installées en sous-sol, un module de relevage est nécessaire pour évacuer :
- Les eaux grises (lavabo, douche, machine à laver),
- Les eaux-vannes (toilettes),
- Les eaux issues d’un vide sanitaire ou d’une cave inondable.
2. Usage collectif ou semi-collectif
Dans les lotissements, les immeubles ou les copropriétés, le module de relevage peut prendre en charge l’évacuation des eaux pour plusieurs logements :
- Il est alors plus puissant, souvent doté de deux pompes, pour assurer un fonctionnement en continu, même en cas de panne.
- Il peut également être utilisé dans le cadre d’un assainissement sous pression, dans des zones rurales.
3. En milieu industriel ou agricole
Certains sites industriels génèrent des eaux usées spécifiques (eaux chargées en résidus ou en produits chimiques). Le module de relevage permet de :
- Collecter et transférer ces eaux vers une station de traitement adaptée,
- Éviter les refoulements sur les sites de production.
Les caractéristiques techniques d’un module de relevage
1. La cuve
Elle est le réservoir dans lequel les eaux usées sont temporairement stockées. La cuve est généralement fabriquée en :
- Polyéthylène haute densité (PEHD) : léger, résistant à la corrosion,
- Fibre de verre ou béton, pour des modèles plus robustes.
La taille varie de 50 litres pour les petits modèles à plusieurs milliers de litres pour les usages collectifs.
2. La ou les pompes de relevage
Le choix de la pompe dépend :
- Du type d’eau (eaux claires, eaux grises, eaux chargées),
- Du débit nécessaire (en m³/h),
- De la hauteur manométrique totale (HMT), c’est-à-dire la distance verticale et horizontale à parcourir jusqu’au point de rejet.
De nombreuses pompes sont équipées de roues vortex, particulièrement efficaces pour les eaux contenant des particules solides.
3. Les équipements complémentaires
- Système de déclenchement automatique (flotteur, capteurs électroniques),
- Clapet anti-retour pour éviter les reflux,
- Alarme de niveau haut,
- Panneau de commande pour les versions les plus avancées.
Les avantages d’un module de relevage
L’un des grands atouts du module de relevage est sa polyvalence, mais il possède également de nombreux avantages techniques et économiques :
1. Adaptabilité exceptionnelle
- S’installe aussi bien en intérieur qu’en extérieur,
- Compatible avec tous types d’eaux usées,
- Convient pour un usage individuel, collectif ou industriel.
2. Facilité de pose et d’entretien
- Modèles pré-équipés, prêts à installer,
- Montage rapide par un professionnel ou un bricoleur expérimenté,
- Entretien simplifié : accès facile aux pompes et aux composants internes.
3. Fiabilité et sécurité
- Système automatique limitant les risques d’engorgement,
- Possibilité de pompes en alternance ou en secours (double pompe),
- Sécurité anti-refoulement intégrée.
4. Coût de mise en place maîtrisé
- Peu de travaux lourds nécessaires,
- Rentabilité rapide dans les zones non raccordables gravitairement,
- Moins coûteux qu’un assainissement autonome complet.
Les modèles disponibles sur le marché
Les fabricants ont développé de nombreux modèles pour répondre à tous les besoins. On retrouve notamment :
- Des stations simples pour maisons individuelles,

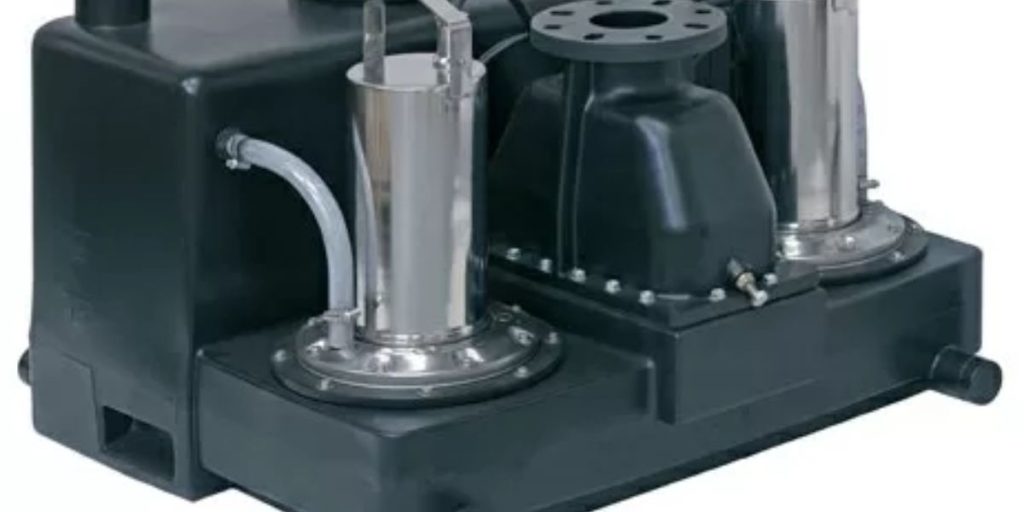

- Des modules à double pompe, pour les petits collectifs ou les usages professionnels,
- Des stations à roue vortex, conçues pour les eaux très chargées ou les déchets solides,
- Des stations compactes, pour les petits espaces ou les rénovations.
Certains modèles intègrent une cuve prête à enterrer, d’autres sont conçus pour être placés en intérieur (notamment sous un évier ou derrière un WC suspendu).
Conclusion
Le module de relevage est un équipement indispensable dans tout projet d’assainissement lorsque l’évacuation naturelle des eaux n’est pas possible. Fiable, automatisé, et relativement simple à installer, il constitue une solution clé en main pour assurer la collecte et l’évacuation des eaux usées en toute sécurité.
Sa polyvalence, sa technologie éprouvée, et ses faibles coûts d’entretien en font un dispositif accessible aussi bien aux particuliers qu’aux professionnels. Qu’il s’agisse d’une maison en contrebas, d’un local technique, d’un petit immeuble ou d’un site industriel, le module de relevage apporte réponse et tranquillité, là où les contraintes de terrain rendent l’assainissement plus complexe.
