Dans certaines configurations de terrain ou de construction, les eaux usées ne peuvent pas s’évacuer naturellement par gravité vers le réseau public ou vers une station d’épuration. C’est le cas, par exemple, des maisons situées en contrebas, des sous-sols aménagés ou de certaines zones rurales.

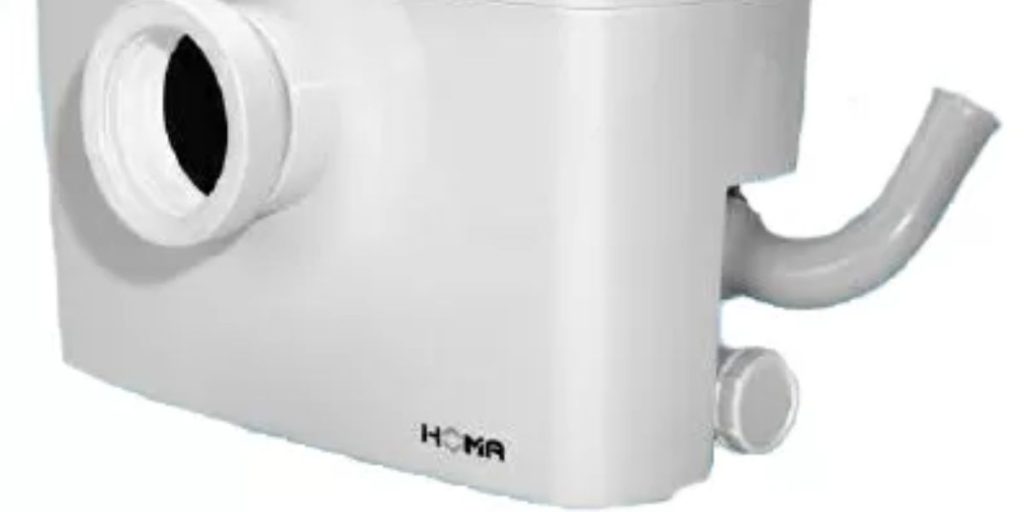

La solution à ce problème réside dans l’installation d’un module de relevage. Ce dispositif, aussi appelé station de relevage, permet de pomper les eaux usées et de les refouler vers un niveau supérieur, afin qu’elles puissent être dirigées correctement vers un système de traitement ou d’évacuation.
Ce guide vous propose une vue d’ensemble complète de l’installation d’un module de relevage : à quoi il sert, comment il fonctionne, les éléments clés qui le composent, et les précautions à prendre pour garantir une mise en service efficace et durable.
À quoi sert un module de relevage ?
Le module de relevage est un équipement utilisé lorsque :
- Le niveau des eaux usées est inférieur à celui du réseau d’assainissement collectif,
- La construction se trouve plus bas que la station d’épuration,
- Les installations sanitaires (toilettes, douches, lavabos) sont situées en sous-sol ou en demi-niveau.
Son rôle est donc de relever les eaux usées, qu’il s’agisse :
- D’eaux grises (machines à laver, éviers, douches),
- D’eaux-vannes (issues des toilettes),
- D’eaux de drainage ou pluviales (dans certains cas spécifiques).
Principe de fonctionnement du module de relevage
Le module de relevage fonctionne selon un principe simple mais efficace : le stockage temporaire des eaux dans une cuve, suivi de leur refoulement par une pompe immergée dès qu’un certain niveau est atteint.
Voici les étapes clés du processus :
- Collecte des eaux usées : elles sont dirigées vers une cuve étanche, souvent enterrée, en béton ou en polyester renforcé.
- Surveillance du niveau d’eau : plusieurs flotteurs sont positionnés à différents niveaux pour mesurer la hauteur d’eau.
- Déclenchement automatique : lorsque le niveau d’eau atteint un certain seuil, le flotteur remonte, ce qui active automatiquement la pompe.
- Pompage et refoulement : la pompe aspire l’eau par un système de tuyaux verticaux et de refoulement, puis la propulse vers le réseau.
- Ventilation et sécurité : un système de ventilation empêche les mauvaises odeurs et équilibre la pression. Le tout est hermétiquement fermé par un tampon sécurisé.

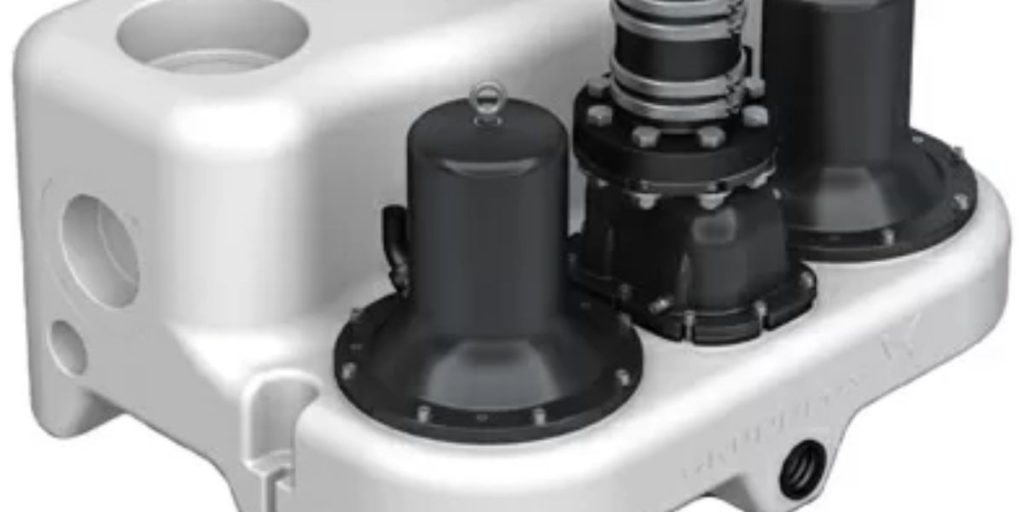

Les éléments qui composent un module de relevage
Pour bien comprendre l’installation, il est essentiel de connaître les composants principaux d’un module de relevage :
1. La cuve
- Matériau : béton armé ou polyester renforcé,
- Enterrée dans le sol ou placée dans un regard,
- Étanche et résistante à la corrosion.
2. La pompe immergée
- Type : pompe électrique submersible,
- Fonction : assurer le transfert de l’eau vers le réseau,
- Modèle à roue vortex ou dilacératrice selon le type d’eaux à relever.
3. Les flotteurs
- Utilisés pour mesurer le niveau d’eau dans la cuve,
- Déclenchent automatiquement la mise en route ou l’arrêt de la pompe.
4. Le panier de protection
- Placé à l’entrée de la pompe,
- Retient les gros déchets (papier, lingettes, matières solides),
- Protège la pompe et évite l’obstruction du système.
5. Les tuyaux de refoulement
- Acheminent les eaux pompées vers le point de rejet,
- Doivent être étanches et correctement dimensionnés.
6. La ventilation
- Permet d’évacuer les gaz issus de la décomposition des eaux,
- Évite les surpressions internes.
7. L’alimentation électrique
- Située à l’extérieur de la cuve pour garantir la sécurité,
- Protégée par un disjoncteur différentiel adapté.
8. Le tampon de fermeture
- Ferme l’accès à la cuve,
- Empêche l’entrée d’eau de pluie, les intrusions, et les mauvaises odeurs.
Étapes de l’installation d’un module de relevage
1. Étude du terrain
Avant toute installation, il est crucial de :
- Vérifier la profondeur d’enfouissement nécessaire,
- Identifier la distance entre la cuve et le point de rejet,
- Analyser la nature du sol (perméabilité, stabilité),
- Vérifier la proximité des réseaux existants.
2. Terrassement et création de l’emplacement
- Creuser une fosse de dimensions adaptées à la cuve,
- Prévoir un lit de sable ou une dalle de béton pour stabiliser la base,
- Poser la cuve avec précaution à l’aide d’engins de levage si nécessaire.
3. Raccordements hydrauliques et électriques
- Installer les canalisations d’arrivée et de refoulement,
- S’assurer de l’étanchéité des joints,
- Mettre en place l’alimentation électrique protégée, avec interrupteur d’urgence accessible.
4. Mise en place des composants internes
- Installer les pompes immergées selon les spécifications du fabricant,
- Placer les flotteurs à différents niveaux (marche/arrêt/alarme),
- Positionner le panier de protection.
5. Vérification et remplissage
- Remplir partiellement la cuve pour tester l’étanchéité,
- Effectuer un test de fonctionnement (simulation de montée d’eau),
- Vérifier le bon déclenchement des pompes et des alarmes.
6. Fermeture et sécurisation
- Installer le tampon hermétique,
- S’assurer de la ventilation correcte,
- Noter la date de mise en service pour assurer le suivi d’entretien.
Consignes de sécurité à respecter
- Ne jamais pénétrer dans la cuve sans équipement adapté (risque de gaz toxiques),
- Couper l’alimentation électrique avant toute intervention,
- Prévoir un accès facile pour la maintenance,
- Installer une alarme de niveau haut pour être averti en cas de dysfonctionnement,
- Toujours suivre les recommandations du fabricant.
Conclusion
Installer un module de relevage est une solution incontournable lorsque l’évacuation gravitaire des eaux usées n’est pas possible. Grâce à un système intelligent associant cuve, pompe immergée et régulation par flotteurs, il permet d’assurer le rejet des eaux vers le réseau collectif ou une station d’épuration, en toute sécurité et avec une grande fiabilité.
Ce type d’installation, bien qu’un peu technique, reste accessible avec l’aide d’un professionnel qualifié, qui pourra garantir la conformité aux normes, la performance du dispositif, et une durée de vie optimale. Bien dimensionné et correctement entretenu, le module de relevage devient un élément clé de tout système d’assainissement moderne, apportant confort, tranquillité et efficacité au quotidien.
