Un module de relevage est indispensable pour évacuer les eaux usées depuis un point bas vers les canalisations principales.
Ce système permet d’éviter les refoulements et les stagnations d’eaux dans les zones comme les sous-sols, les caves ou les salles d’eau aménagées en contrebas.
Voici comment l’utiliser efficacement, même sans être un professionnel, grâce à des explications claires, des exemples concrets et une méthode étape par étape.
Fonctionnement d’un module de relevage, explication simple

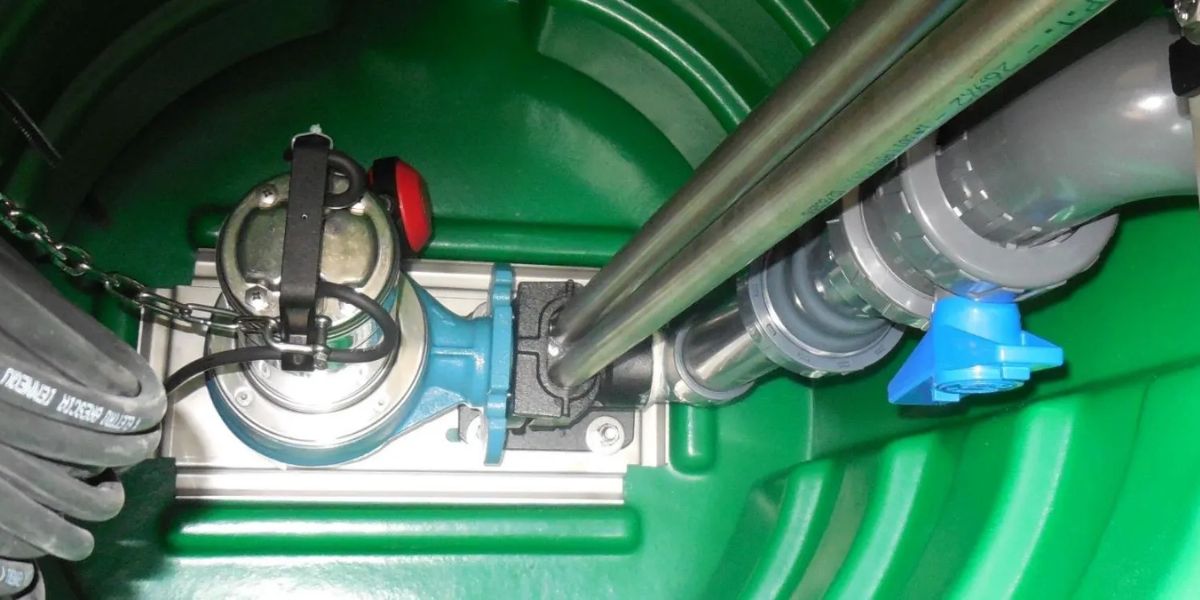

Le module de relevage fonctionne comme une pompe intelligente qui détecte automatiquement le niveau d’eau et la propulse vers les canalisations principales lorsque nécessaire.

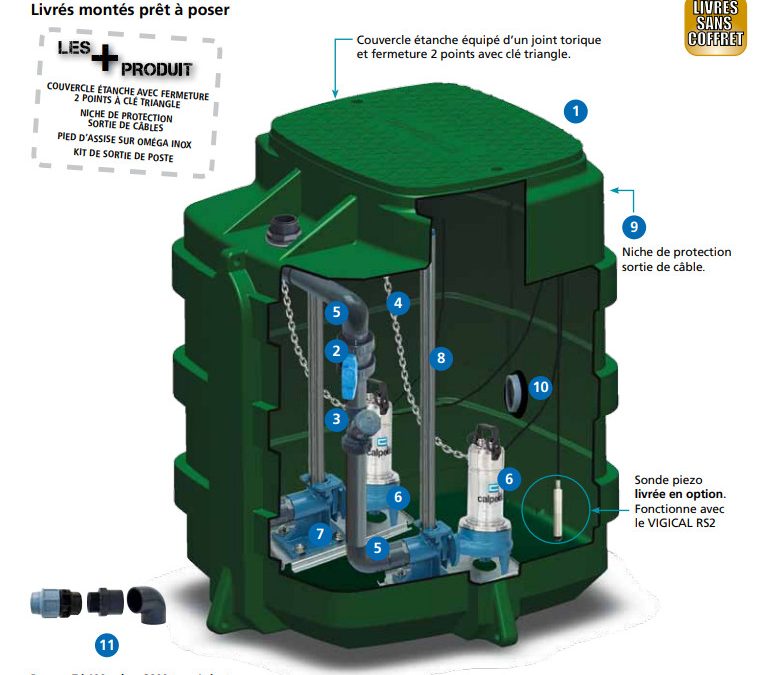

Il est composé de trois éléments clés :
- Un capteur de niveau qui déclenche la pompe lorsque l’eau atteint un certain seuil.
- Une pompe motorisée qui évacue l’eau vers le réseau d’évacuation situé plus haut.
- Une cuve ou un bac de réception où l’eau s’accumule temporairement avant d’être pompée.
Il existe plusieurs types de modules de relevage selon l’usage :
- Relevage des eaux grises : eaux de douche, machine à laver, évier.
- Relevage des eaux vannes : eaux contenant des matières solides (toilettes), nécessite une pompe spécifique.
- Relevage des eaux claires : eaux de pluie, infiltration, sans déchets.
Le rôle du système est automatique : dès que l’eau atteint un certain niveau, la pompe se déclenche, évacue le liquide, puis s’arrête, sans action manuelle. Ce fonctionnement assure un confort total et évite tout risque de débordement ou d’odeurs désagréables.

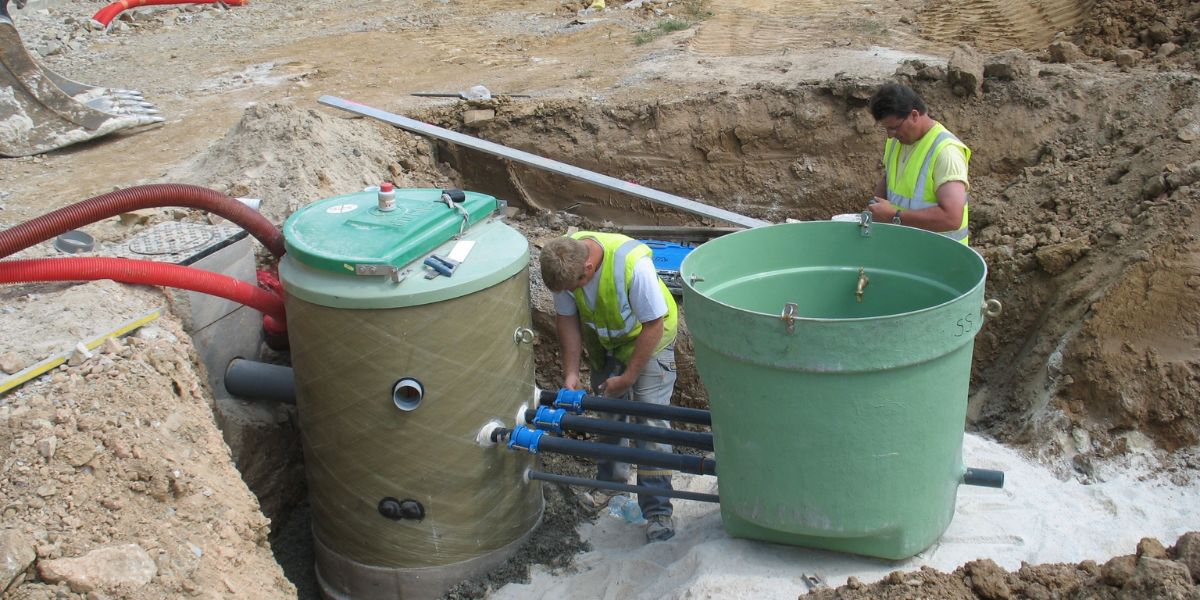

Étapes pour installer un module de relevage chez soi
Préparer l’installation
Avant toute chose, vérifiez la hauteur d’évacuation nécessaire (distance verticale entre le point de relevage et la canalisation principale) ainsi que le débit d’eau à traiter. Ces deux éléments déterminent la puissance de la pompe à choisir.
Installez le module dans un emplacement facilement accessible, stable et bien ventilé. Évitez les zones trop exiguës ou sans possibilité d’entretien facile.
Brancher le module correctement
Connectez la ou les canalisations d’arrivée (lavabo, douche, machine à laver…) au bac de relevage. Utilisez des joints adaptés pour éviter toute fuite.
La sortie doit être reliée au réseau d’évacuation principal via un tuyau en PVC rigide légèrement incliné vers le haut, équipé impérativement d’un clapet anti-retour pour empêcher les retours d’eau.
Branchez l’appareil à une prise électrique sécurisée, idéalement reliée à un disjoncteur différentiel pour éviter tout risque électrique en milieu humide.
Tester et sécuriser l’ensemble
Remplissez manuellement la cuve avec un seau d’eau pour vérifier que le déclenchement automatique fonctionne bien. La pompe doit s’activer dès que le niveau est atteint, puis s’éteindre une fois l’eau évacuée.
Contrôlez l’absence de fuites, de vibrations anormales ou de bruit suspect. Un bon module doit fonctionner silencieusement et sans à-coups.
Check-list rapide d’installation
- ✔️ Hauteur de relevage mesurée
- ✔️ Emplacement stable et ventilé
- ✔️ Canalisations d’arrivée bien raccordées
- ✔️ Clapet anti-retour en place sur la sortie
- ✔️ Alimentation électrique protégée
- ✔️ Test de déclenchement réalisé
- ✔️ Aucune fuite ou bruit anormal constaté
Cas d’usage concrets : quand utiliser un module de relevage ?
Le module de relevage est indispensable dès que vous devez évacuer des eaux usées situées sous le niveau du tout-à-l’égout. Voici trois situations fréquentes où l’installation de module de relevage est incontournable :
1. Machine à laver ou douche en sous-sol : les sous-sols étant en contrebas du réseau principal, un module est essentiel pour remonter les eaux vers les canalisations supérieures sans refoulement.
2. Salle de bain dans un garage aménagé : si vous créez une salle d’eau loin des descentes classiques, le module permet de raccorder douche, WC et lavabo en toute autonomie.
3. Cuisine secondaire éloignée : dans les grands logements ou les annexes, installer une cuisine avec évier nécessite souvent un relevage pour compenser l’éloignement ou la différence de niveau.
Dans chacun de ces cas, le module assure un fonctionnement automatique, sécurisé et discret, même en cas d’utilisation intensive.
Erreurs fréquentes à éviter absolument
Ne pas installer de clapet anti-retour : c’est l’une des erreurs les plus courantes. Sans clapet, les eaux peuvent refluer dans le bac, entraînant des odeurs et des dégâts potentiels.
Choisir un modèle sous-dimensionné : une pompe trop faible n’évacue pas assez rapidement, surtout si plusieurs équipements sont connectés. Résultat : débordements ou surchauffe du moteur.
Oublier la ventilation ou l’entretien régulier : sans aération, des gaz peuvent s’accumuler dans la cuve. Et sans nettoyage périodique, des dépôts peuvent obstruer les capteurs ou ralentir la pompe.
Un bon usage commence par une installation bien pensée, avec un matériel adapté et un entretien régulier pour garantir la longévité du système.
Comment entretenir un module de relevage pour prolonger sa durée de vie
Un entretien régulier est indispensable pour éviter les pannes et prolonger la durée de vie de votre module.
Chaque mois, effectuez une vérification du déclenchement automatique en versant de l’eau dans la cuve. La pompe doit démarrer rapidement et s’arrêter une fois l’eau évacuée.
Nettoyez les filtres d’entrée et rincez le bac de relevage pour éliminer les dépôts, cheveux, résidus de savon ou graisses qui peuvent ralentir le système.
Soyez attentif aux bruits anormaux, aux vibrations ou aux odeurs : ces signaux peuvent indiquer une usure des pièces ou un début d’encrassement. Une intervention précoce évite les réparations coûteuses.
Bien choisir son module de relevage : critères essentiels
Le choix du bon module dépend de la nature des eaux à évacuer et des contraintes de votre installation.
Commencez par identifier le type d’eau à relever : eaux grises (douche, lavabo), eaux noires (toilettes), ou eaux claires (pluie, infiltration). Chaque catégorie nécessite une pompe adaptée, notamment en présence de solides.
Vérifiez le débit maximal à traiter et la hauteur de refoulement (distance entre le bac et la canalisation). Ces deux données sont essentielles pour choisir un moteur suffisamment puissant.
Enfin, privilégiez un modèle avec un accès facile pour l’entretien, et un niveau sonore faible pour plus de confort, surtout si le module est proche des pièces de vie.
Conclusion : Ce qu’il faut retenir
Un module de relevage bien installé vous évite bien des soucis d’évacuation, que ce soit en sous-sol, dans un garage ou une annexe.
En comprenant son fonctionnement, en choisissant le bon modèle et en l’entretenant régulièrement, vous garantissez une solution fiable, durable et sans mauvaises surprises.
